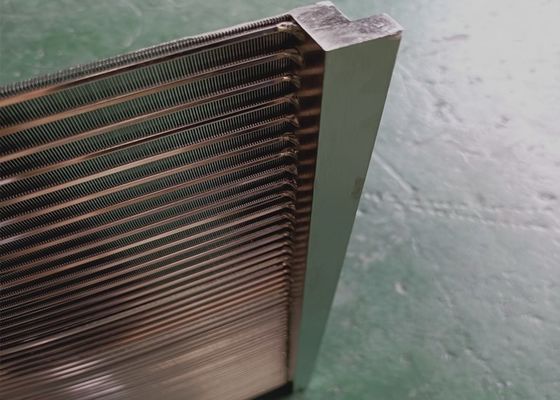

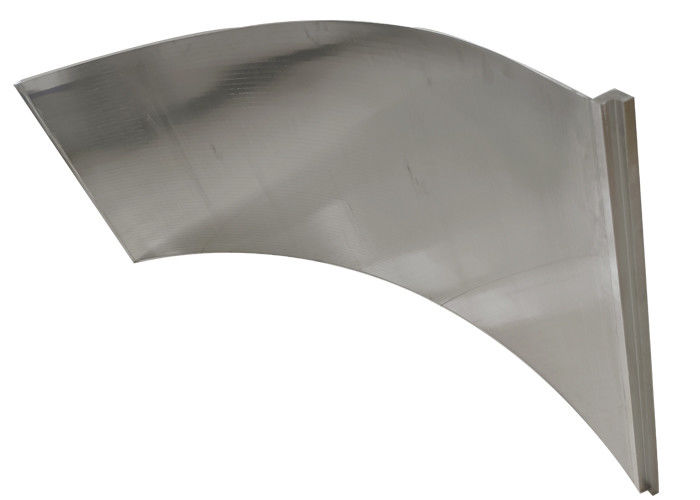

Schermo di cavo statico di profilo della curvatura di trattamento efluente del setaccio 304L e dell'acqua

Per lo schermo di cavo statico del cuneo della curvatura di trattamento efluente del setaccio e dell'acqua

Descrizione dello schermo di cavo del cuneo

Lo schermo di cavo statico del cuneo della curvatura del setaccio inoltre ha chiamato i setacci curvi,

È diviso in due tipi: setacci curvi pressione e setacci curvi gravità.

Elaborazione principio e della struttura:

Lo schermo curvo pressione è uno schermo efficiente che conta sul materiale bagnato di pressione per schermare.

Consiste di una superficie dello schermo, di un contenitore di schermo, di un dispositivo d'alimentazione e di uno sbocco.

La superficie dello schermo è la componente chiave dello schermo curvo pressione.

È montato dalle barre a forma di setaccio del setaccio di acciaio inossidabile.

Durante il funzionamento, il materiale bagnato è spruzzato dall'ugello sotto la pressione di 0.2-0.4Mpa.

Le strisce triangolari del cuneo del setaccio formano un bordo di coltello per raschiare il materiale in uno strato sottile, di modo che l'acqua

ed i materiali fini sono dispersi uniformemente.

Il cosiddetto effetto «di raschio» è di rendere il materiale facile classificare e l'intera superficie dello schermo è

autopulente.

Il materiale schermato è scaricato dallo sbocco delle scorie ed il materiale schermato entra nello sbocco dei residui.

Parametri di prestazione dello schermo di cavo del cuneo:

1. L'angolo dell'arco della superficie dello schermo: 120° o arco selezionato

2. Larghezza dello schermo: 50um, 75um, 100um, 150um, 200um

3. Capacità di maneggio del materiale: 34~46m3/h4, pressione d'alimentazione: 0.2~0.4MPa

5. Larghezza dello schermo: 585mm, 710mm, 825mm

raggio dell'arco 6.The della superficie dello schermo: 762mm

7. La superficie dello schermo può essere utilizzata in entrambe le direzioni ed ha un tempo di impiego lungo.

Nome	Schermo di cavo statico del cuneo della curvatura del setaccio
Colore	Il colore d'argento di acciaio inossidabile o può essere accroding su misura a   La richiesta specifica del cliente
Cavo del cuneo	0.5x1.5, 0.75x1.5, 1x2,1.5x2.5, 2x3,2x4,3x5, ecc.
Supporto Rod	1.5x2.5, 2x3,3x5,4x7,5x8, ecc,
Materiale	Acciaio inossidabile 304 304L 316 316L o come richiesta del cliente
Pagina	Non c'è nessuna pagina o «L» il tipo struttura, pagina ordinaria, struttura di 5x10mm, ecc. su misura disponibile
Altezza dell'arco	10mm, 15mm, 20mm, 50mm o dipendere da voi dimensione del pannello dello schermo.



Caratteristiche dello schermo di cavo del cuneo:



costi dell'attrezzatura 1.Reduced e dell'installazione

costi di mantenimento 2.Low

portata 3.Better e rimozione più fine della fibra

gamma 4.Wide di applicazione

vita dello schermo 5.Longer

6.Slot grandezza l'intervallo da 25um a 20mm

7.Made con acciaio inossidabile 300series



Fattori di schermo del cavo del cuneo che colpiscono schermando efficienza:



1. La dimensione della pressione d'alimentazione.

La pressione dell'alimentazione dovrebbe essere 0.2~0.4MPa. Più alta la pressione, più alta l'efficienza di schermatura,

e più bassa la pressione, più bassa l'efficienza di schermatura.

2. La superficie dell'arco dell'ugello e del setaccio dovrebbe essere tangente. Se l'accuratezza dell'installazione è troppo povera,

non sarà possibile produrre l'effetto tagliente, in modo dalla superficie dello schermo non potrà schermare

il materiale, o il movimento del materiale è bloccato e la direzione di movimento è cambiata.

Attualmente, la superficie dello schermo inoltre perderà la funzione della schermatura del materiale.

3. L'effetto del processo stridente fine prima del setaccio:

non può essere frantumato troppo benissimo, altrimenti le particelle al suolo delle scorie entreranno nel latte dell'amido insieme a

i granelli dell'amido, che aumenteranno il contenuto delle scorie nel latte dell'amido.
